در بعضی از صنایع برای این که فلزات به خصوصیات فیزیکی و عملکردی قابل قبول برسند، باید بر روی آنها عملیات حرارتی انجام گیرد. عملیات گرمایش فلزات یکی از شاخههای متالورژی است که در صنعت دارای اهمیت بهسزایی است. کوره القایی با قابلیت کنترل دما در عمق نفوذ مورد نظر، با تاثیر در ساختار کریستالی فلزات، به عنوان ابزاری کارا در اختیار مهندسین متالورژی قرار دارد.
در سالهای اخیر، استفاده از کوره القایی رواج بیشتری داشته است و در بسیاری از موارد به علت آلودگی بسیارکم، سرعت زیاد، گرمایش موضعی، کنترل عمق نفوذ گرما و راهاندازی سریع (روشن و خاموششدن کوره) نسبت به روشهای حمام نمک (Salt bath)، کربورایزینگ (Carburizing) و نیتراسیون (Nitrating) بیشتر مورد توجه واقع شده است.
(برای بزرگتر دیدن هر تصویر، لطفا روی آن کلیک نمایید.)
انواع عملیات حرارتی القایی
- سختکاری القایی سطحی (Surface Hardening)
- سختکاری القایی عمقی (Through Hardening)
- تمپرینگ (Tempering)
- آنیلینگ (Annealing)
سختکاری القایی Induction Heat Treatment
کورههای القایی شرکت تپکا در دو رنج فرکانس توسط مدل MF و فرکانس بالا مدل HF تولید میشوند.
سختکاری فرکانس متوسط Medium Frequency Hardening
Frequency Range (KHZ) |
Type-KW |
۳۰ – ۲۰ |
MF-H-ST 25 |
۱۵ – ۷ |
MF-H-ST 100 |
۹ – ۷ |
MF-H-ST 100 |
۹ – ۷ |
MF-H-ST 150 |
۳ – ۲ |
MF-H-ST 150 |
۳ – ۲ |
MF-H-ST 250 |
۲ – ۱ |
MF-H-ST 500 |
سختکاری فرکانس بالا High Frequency Hardening
Frequency Range (KHZ) |
Type-KW |
۱۰۰۰ – ۸۰۰ |
HF-H-ST 6 |
۴۵۰ – ۳۰۰ |
HF-H-ST 18 |
۴۰۰ – ۲۵۰ |
HF-H-ST 45 |
۳۵۰ – ۲۵۰ |
HF-H-ST 75 |
۳۵۰ – ۲۵۰ |
HF-H-ST 120 |
۳۰۰ – ۲۰۰ |
HF-H-ST 250 |
کاربردهای سختکاری القایی Heat Treating Applications
- محورها Axles
- یاتاقانها Bearings
- میل بادامک Camshafts
- بوش سیلندر Cylinder Liners
- چرخدندهها Gears & Sprockets
- ابزارهای دستی Hand Tools
- پینها Pins
- پیستونها Pistons
- شفتها Shaft & Rods
- مجموعه چرخ Wheels , Hubs and Spindles
- میل لنگ موتور Crank Shaft

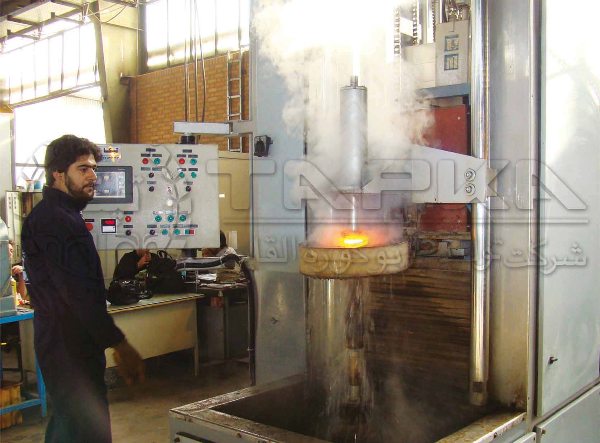

ماشین اسکن القایی Scanning Machine
ماشینهای اسکن القایی عمودی برای سختکاری یا تمپر قطعات به صورت تکمحوره و دو محوره طراحی و ساخته میشود. این دستگاهها مجهز به PLC و HMI با منوی فارسی است و قابلیت برنامهریزی پارامترهای مربوط به فرآیند سختکاری را دارد.
مشخصات و ویژگیها:
- قابلیت کنترل توان از طریق مانیتور HMI
- تنظیم سرعت خطی حرکت از طریق مانیتور HMI
- تنظیم سرعت دورانی
- برنامهریزی و زمانبندی عملیات Quench
- مانیتورینگ موقعیت اینداکتور به صورت الکترونیکی
- قابلیت تنظیم توانهای مختلف در موقعیتهای تعریفشده در مقیاس (mm)
- کنترل تمام فرآیندهای مورد نیاز سختکاری
- امکان برنامهریزی پارامترهای سختکاری به نام قطعه کار مورد نظر
با توجه به این که کورههای سختکاری بر اساس سفارش مشتری طراحی و ساخته میشوند، خواهشمند است جهت کسب اطلاعات بیشتر با واحد فروش شرکت تپکا تماس حاصل فرمایید.
